KFV ONE meerpuntssluiting BS2500 W269 2400mm - PC 72 - DM 55 - Ls/Rs

KFV ONE meerpuntssluiting BS2500 W269 2400mm - PC 72 - DM 55 - Ls/Rs

KFV BS2500 W269 met 2 haakschoten (8 mm) sleutelbediend

• Meerpuntsluiting voor zowel voor- als achterdeur.
• Ook voor nieuwbouw, hell verzinkt (silber), zilverkleur.
• Doornmaat: 55 mm, steekmaat: 72 mm voor euro-profielcilinder
• Slotkast: 210x79x16 mm, sluitfunctie op de sleutel (wissel)
• Voorplaat: 2400x24 mm, rechthoekig voor deurhoogte 2315 mm.
• Keurmerk: SKG®*** en politiekeurmerk 'extra zwaar' (NEN 5096)
• Doorlopende voorplaat met verhoogde haak

BS 2500 NL HOUT

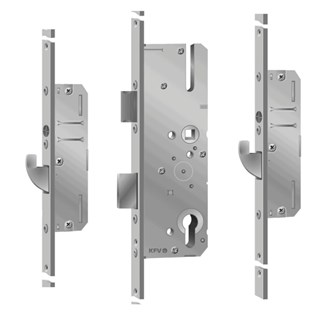

De meerpuntssluiting BS 2500 is een cilinder bediende meerpuntssluiting met twee bijzetslotkasten, beide voorzien van een gehard stalen zwenkhaak. Voorplaat standaard verzinkt.

De voordelen:

• de haakschoten sluiten van onder naar boven, dus heeft men geen probleem bij een “zich zettend” deurblad
• de haak schoten zijn aan beide zijden afgeschuind waardoor een kromming van 8 mm is op te vangen
• de krachtige tandwiel overbrenging trekt de deur stevig tegen het kozijn en verhindert tocht
• de optimale dichting van de deur beschermt tegen lawaai en verbetert de warmte-isolatie
• door de soepele overbrenging is een zeer eenvoudige bediening mogelijk

Specificatie:

• Meerpuntssluitingen met haakschoten, sleutelbediening
• Voorplaat staal verzinkt
• Vlakke voorplaat in de voorplaatbreedte 20 of 24 mm
• Doornmaat 55 mm
• PC maten 72 mm
• Deurkrukgat 8 mm
• Achter doornmaat 17,5 mm
• DIN links of DIN rechts bruikbaar door omzetting van de dagschoot.
• Standaard maatvariant W266 tot en met W270 (voor maatvoeringen zie tabel achterzijde)
• Voldoet aan SKG***/SKH 3

ONE Size:

• uniforme frezingen
• dezelfde vastschroefposities
• dezelfde hoogtemaat van bijzetslotkasten 150 mm
• geüniformeerde sluitrichting
• achterdoornmaat algemeen 17,5 mm

ONE Kwaiteit:

• reductie van de slotkastdikte tot 15 mm
• verbeterde contour van de zwenkhaak
• identieke drijfstanginhanging
• softlock-dagschoot voor geruisloze en lichte bediening
• soepele planetaire tandwieloverbrenging
• hoge energie-efficiëntie door het simpelweg dichttrekken van de deur in de dichting

ONE Workflow:

• hoge modulariteit, maximale flexibiliteit, eenvoudig montageproces
• 1:1-overname van de bestaande maatvarianten zoals bijv. B001
• uitwisselbaarheid van het hoofdslot van 25 – 80 mm doornmaat
• achteraf aan te brengen kierstandhouder (bij alle varianten met 2 bijzetslotkasten, vanaf doornmaat 35 mm)
• eenvoudige omschakeling van de DIN-richting
• eenvoudige vervanging van de softlock-dagschoten inclusief het gebruik van een rolschoot
• compatibiliteit met de actuele kozijndelen

Merk	KFV
Type	BS2500 W269
Keurmerk	SKG3
Slotbediening	cilinderbediend
Doornmaat	55 mm
Lengte voorplaat	2400 mm
Breedte voorplaat	24 mm
Draairichting	Links/rechts
Model (voorplaat)	Rechthoekig
Steekmaat	PC 72 mm
Uitvoering	2 zwenkhaken
