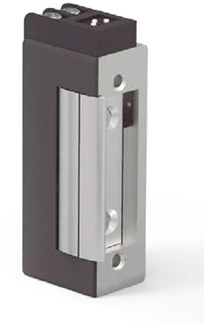

OC elektrische sluitplaat axiaal - arbeidsstroom - 12-24V DC

OC elektrische sluitplaat axiaal - arbeidsstroom - 12-24V DC

Een universele elektrische sluitplaat t.b.v. ontgrendeling van de dagschoot. De schootvanger draait buiten de behuizing. Zonder spanning vergrendeld. Door de geringe afmetingen van de behuizing te monteren in vele kozijnen.

Producteigenschappen:

• Arbeidsstroom, spanningsloos vergrendeld
• Houdkracht 4.400N
• Getest volgens EN14846 200.000 openingen
• 3 mm nastelbare schootvanger
• 8 mm diepe schootvanger
• Universele spanning 12-24 VDC 100%ED
• <1 minuut op AC
• Voltage instelbaar met dipswitches
• 2-polige aansluitconnector / polariteit ongevoelig
• Voorzien van bipolaire blusdiode
• Compacte symmetrische behuizing
• Geschikt voor DIN Linkse en DIN Rechtse deuren
• Kozijnmontage
• Bedrijfstemperatuur – 25 ºC tot + 70 ºC

Een zeer universele elektrische sluitplaat welke in vele toepassingen wordt gemonteerd. De spanningsrange is toereikend voor de meest voorkomende installaties, de geringe afmetingen maken montage in vele houten kozijnen mogelijk.

Technische gegevens:

• Afmeting (hxbxd): 76.5 x 21 x 29 mm
• Aansluitspanning: 12-24 VDC 100%ED. <1 min op AC
• Stroomafname in mA: 340 mA / 12V AC/DC & 170 mA / 24V AC/DC
