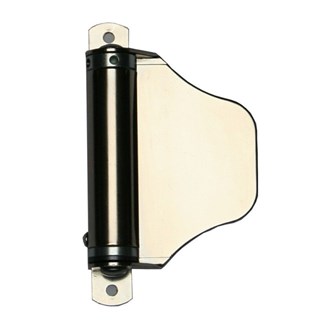

Dictator 2600 Sluitveer Piccolo RVS

Dictator 2600 Sluitveer Piccolo RVS

Compacte opbouw sluitveer

Producteigenschappen:

• Geschikt voor lichte deuren (bijv. binnendeuren, in de keuken, toiletten, restaurants, etc.)
• Verkrijgbaar in zwart, wit, vernikkeld en roestvrij staal
• Roestvrijstalen uitvoering speciaal geschikt voor gebruik op buitendeuren of in vochtige omgevingen
• Verstelbare veerkracht
• Veerkracht overgebracht naar de deur door middel van een drukplaat
• Om de sluitkracht te verhogen is het mogelijk om meer dan één Piccolo te gebruiken

Werking:

• Wanneer de deur wordt geopend, wordt de ingebouwde veer gespannen
• De veerkracht wordt rechtstreeks op de deur uitgeoefend door de drukplaat
• De sluitveer sluit de deur onmiddellijk nadat de deur wordt losgelaten

Montage:

• Schroef de veerhuls van de Piccolo met de twee halfronde schroeven op het kozijn.
• Monteer nu de zelfsmerende schijf en een onderlegplaatje (1) zodanig dat de drukplaat de schijf net bedekt. De drukplaat dient altijd parallel met de deur te lopen. Bij terugliggende deuren graag ook de overige meegeleverde onderlegplaatjes monteren om de schijf meervoudig op te hogen (zie afb. 1).
• Nu kunt u de veer met de meegeleverde spanpen spannen (2). Let u daarbij a.u.b. op dat de voorspanning niet meer dan een halve omdraaiing (= 2 gaatjes) mag bedragen.

Technische gegevens:

• Sluitkracht: 10 - 50 Nm
• Materiaal: RVS
• Inbegrepen componenten: sluitveer; 3 onderlegplaatjes
• Openingshoek: max. 90°
